Inversores de Frequência Média Tensão

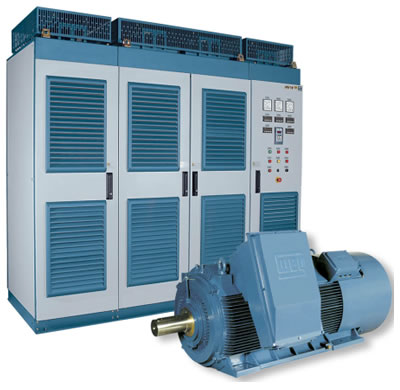

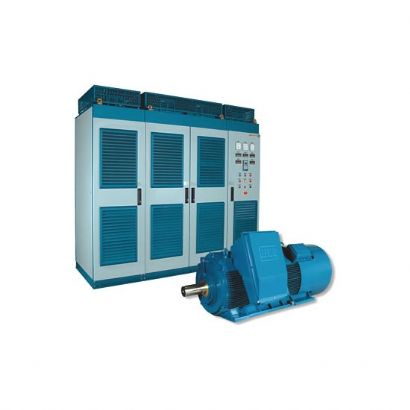

A WEG é o único fornecedor brasileiro de sistemas de variação de velocidade em média tensão que fabrica todas as partes integrantes: cubículo de entrada, transformador a seco ou a óleo, inversor de frequência e motor de média tensão. O inversor de frequência MVW-01 apresenta tecnologia estado da arte através de uma estrutura multiníveis com IGBTs de alta tensão (6,5 kV), reduzindo as correntes harmônicas no motor a níveis extremamente baixos. A configuração do retificador de entrada em 12 ou 18 pulsos permite alto fator de potência na rede de alimentação atendendo plenamente a norma IEEE 519.

Na parte de controle, o MVW-01 possue uma arquitetura com multiprocessamento utilizando processadores de 32 bits (barramento de 64 bits) com matemática em ponte-flutuante e alta rapidez, garantindo alto desempenho no controle do motor.

• Tensões do motor:2,3 ;3,3 ou 4,16 kV
• Potências até 4500 cv
• Totalmente digital com processador de alta performance 32 bits (barramento de 64 bits)
• Interface Homem-Máquina (LCD/LED) destacável com duplo display de fácil manuseio
• Montado em painel IP 41/NEMA 1
• Refrigeração a ar
• Retificador de entrada de 12 pulsos (18 ou 24 pulsos opcionais): alto fator de potência (>0,95)
• Topologia de potência multinível (NPC 3/5 níveis)
• Fibra óptica entre potência e controle
• Tensão imposta
• Semicondutores de Potência de alta tensão (6,5 kV) reduzindo o número de componentes sem a necessidade de conexão em série, resultando em alta eficiência /confiabilidade
• Capacitores de potência de filme plástico a seco de alta confiabilidade e longa vida útil.
• Braços de potência extraíveis (substituição simples e rápida)
• Baixa dissipação de calor

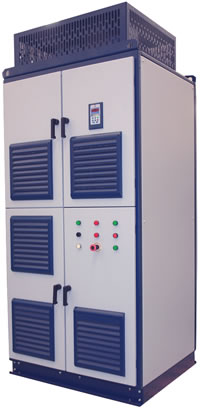

Lançamento Solução mais compacta para variação de velocidade em média tensão Tensões do motor: 3,3 e 4,16 kV Potências até 1000 cv Largura: 1.000 mm Altura: 2.312 mm Profundidade: 980 mm

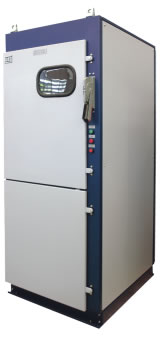

Para completar a solução, a WEG desenvolveu um cubículo de entrada compacto:

Modular e integrável ao MVW01 Seccionadora de entrada Fusível Contator à vácuo Classe de tensão 7,2 kV Largura: 800 mm Altura: 2.312 mm Profundidade: 980 mm
