Descrição
Os servoacionamentos WEG são utilizados nas mais diversas aplicações industriais quando elevada dinâmica, controle de torque, precisão de velocidade e posicionamento são fatores decisivos para o aumento da qualidade e produtividade. Possuem todas estas características aliadas a um baixo custo, elevada performance e robustez.
Aplicações
Empacotadeiras, bobinadeiras, máquinas-ferramentas, máquinas de corte e solda (plástico), máquinas gráficas, sistemas de posicionamentos, Retrofitting, mesas giratórias, esteiras com paradas programadas, máquinas de embalagens, alimentador de prensas e máquinas têxteis.

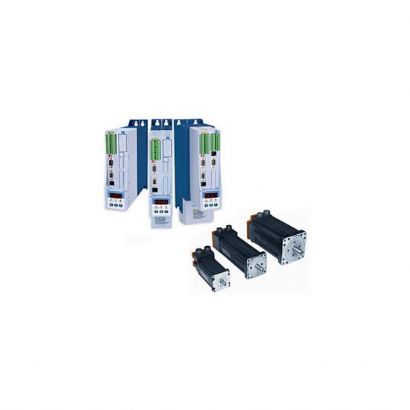

Linha Servoconversor SCA-05
- Corrente nominal : 4; 8 e 24 A – 220/230 V e 30 A – 380 V
- Torque : 1,6 a 50 Nm
- Regulação em modo posicionador / velocidade / torque
- Simulador de encoder incorporado de 1 a 4096 ppr
- Referência analógica de velocidade em 14 bits
- Entrada para trem de pulso (opcional)
- Microcontrolador tipo RISC 32 bits
- Comunicação serial RS-232 e RS-485
- Redes CANopen, Modbus RTU e DeviceNet incorporadas
- Rede Profibus DP (opcional)
- Ciclo Automático com 10 posicionamentos via parâmetros
- Interface Remota (opcional)
- Placa posicionadora POS2 (opcional)
Linha Servomotores SWA
- FCEM senoidal
- Grau de proteção IP 65
- Brushless (sem escovas)
- Realimentação por resolver
- Baixa inércia
- Baixa manutenção
- Resposta dinâmica rápida
- Baixo nível de ruído e vibração
Placa Posicionadora POS2
O cartão POS2 permite transformar o servoconversor SCA-05 em um módulo posicionador de um eixo, permitindo:
- Posicionamento com perfil trapezoidal e “S” (absoluto e relativo)
- Programação Mestre/Escravo/Sincronismo entre motores ou eletronic gearbox (caixa de engrenagens)
- Busca de zero máquina (homming)
- Blocos de CLP como temporizadores, contadores, bobinas, contatos, aritméticos, comparação, PID e funções matemáticas
- Programação em linguagem Ladder através do Software WLP
- 9 entradas digitais 24 Vcc
- 3 saídas a relé 250 Vca / 3 A
- 3 saídas a transistor 24 Vcc / 500 mA
- 1 entrada analógica + /- 10 V (10 bits) / +/- 20 mA
- 1 entrada diferencial de encoder 5 a 24 V
Certificações
IPI Reduzido
